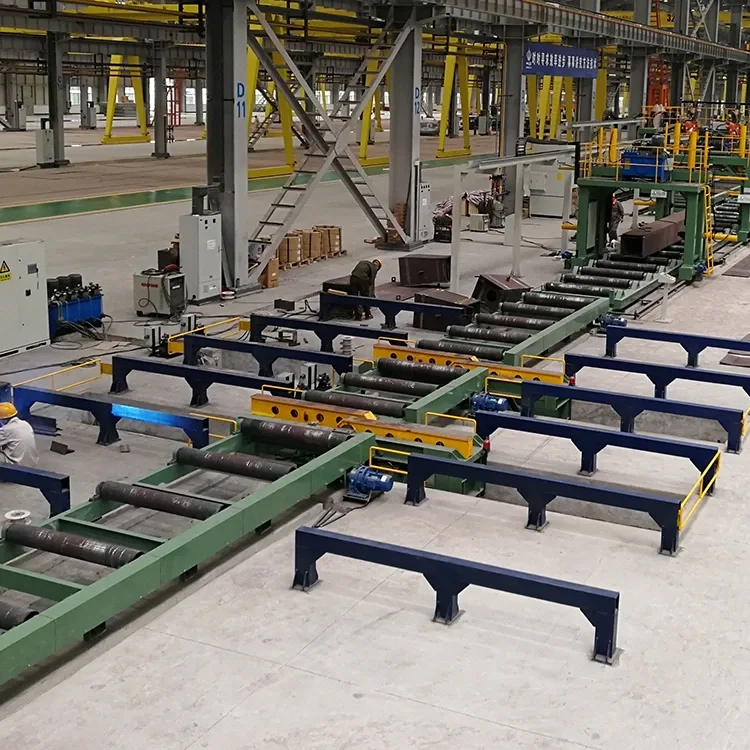

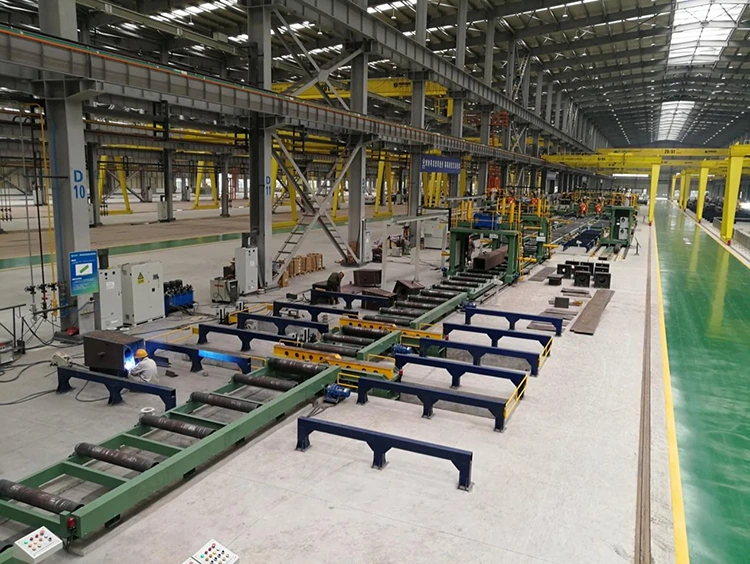

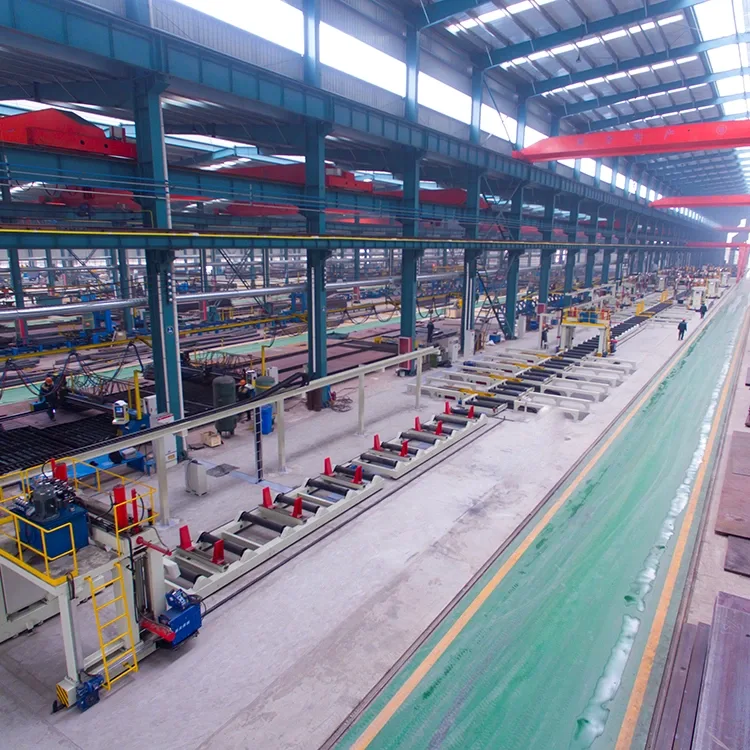

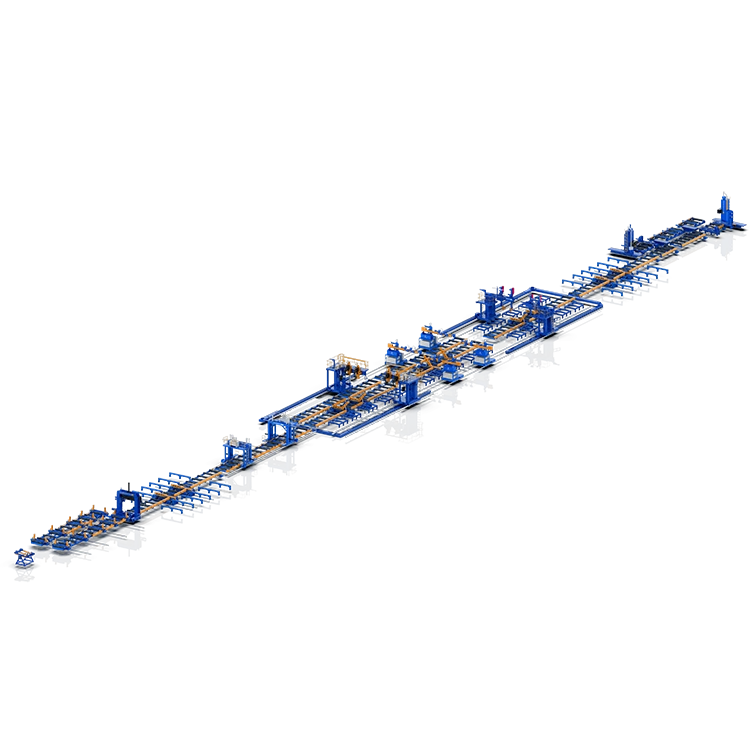

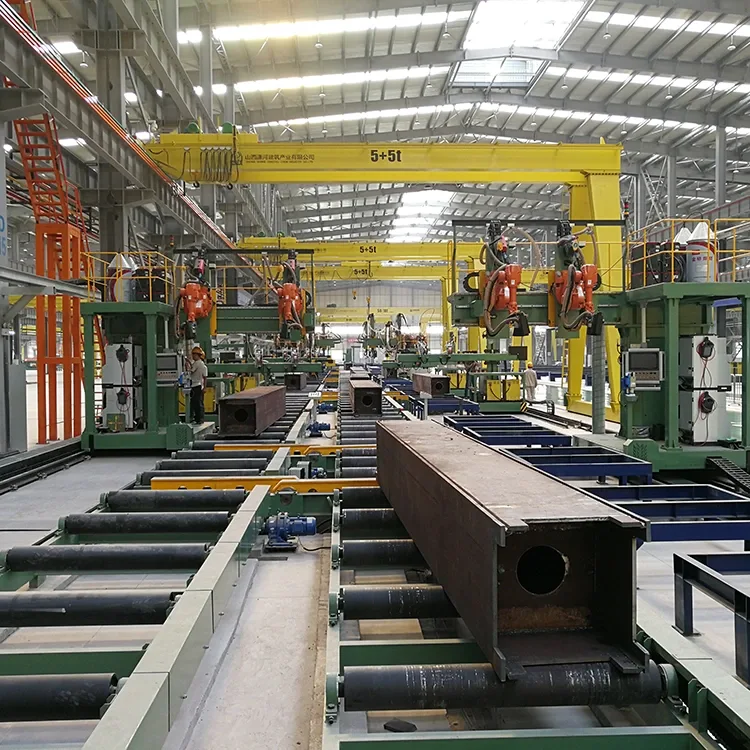

বক্স কলাম ওয়েল্ডিং লাইন

জিনফেং ওয়েলডকুটে দ্যবক্স কলাম ওয়েল্ডিং লাইনের জন্য 1 বছরের ওয়ারেন্টি সরবরাহ করবে। দ্যবক্স কলাম প্রযোজনার প্রধান বৈদ্যুতিক উপাদানগুলি বিশ্ব বিখ্যাত ব্র্যান্ড থেকে নির্বাচিত হয়েছে যা ব্যবহারকারীদের চীন থেকে দীর্ঘ দূরত্ব না পেয়ে স্থানীয় অংশগুলি খুঁজে পেতে আরও সুবিধাজনক নিয়ে আসবে। এক্স 15 অটোমেটিকবক্স কলাম ওয়েল্ডিং লাইনগুলি বিভিন্ন শিল্প থেকে শেষ ব্যবহারকারীদের উত্পাদনশীলতা বাড়ানোর জন্য সর্বাধিক উন্নত এবং উচ্চ অটোমেশন উত্পাদন লাইন।

স্পেসিফিকেশন

বৈশিষ্ট্য এবং প্রয়োগ

1. এক্স 15 বক্স কলাম ওয়েল্ডিং লাইনগুলি কম কর্মী এবং কম ক্রেন সহ ওয়েল্ডড বক্স কলাম কলামগুলি উত্পাদন করতে উচ্চ অটোমেশন উত্পাদন লাইন।

২. লাইনটি এমইএস সিস্টেমের সাথে পুরোপুরি একীকরণ হতে পারে এবং উপরের কম্পিউটার এবং নিয়ন্ত্রণ ব্যবস্থার মধ্যে রিয়েল-টাইম যোগাযোগ সম্পূর্ণ করতে পারে, সরঞ্জামগুলির ডেটা সংগ্রহ সম্পূর্ণ করে, কারখানা এমইএস সিস্টেমে (বা উচ্চতর কেন্দ্রীভূত নিয়ন্ত্রণ ব্যবস্থা) সমস্ত সংগৃহীত ডেটা আপলোড করুন এবং তথ্য সংক্রমণের সময়সীমা এবং কার্যকারিতা নিশ্চিত করতে পারে।

৩. নকশা এবং সুরক্ষা অবশ্যই প্রাসঙ্গিক জাতীয় মান এবং পরিবেশ সুরক্ষার প্রয়োজনীয়তা পূরণ করতে হবে; সরঞ্জাম সুরক্ষা এবং প্রতিরক্ষামূলক ডিভাইসগুলি অবশ্যই প্রাসঙ্গিক শিল্প মান পূরণ করতে হবে;

৪. এই বক্স কলাম ওয়েল্ডিং লাইনগুলি ইস্পাত নির্মাণ এবং ইস্পাত কাঠামোগুলিতে ইস্পাত নির্মাণ বিল্ডিং, উচ্চ স্তরের বিল্ডিং এবং ইস্পাত কাঠামো, বা সেতু ইত্যাদির জন্য ওয়েল্ডিং বক্স কলাম কলামগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়

5। ওয়েল্ডিং সরঞ্জামগুলির নমনীয় নকশা ওয়েল্ডিং পাওয়ার উত্সগুলির যে কোনও ব্র্যান্ডকে সমর্থন করার অনুমতি দেয়।

6। সিই, ইসিএ শংসাপত্র প্রাপ্ত।

।। এই লাইনটি কোনও সরঞ্জাম বা সরঞ্জাম পরিবর্তন না করেই বড় বেধের সাথে হালকা শুল্ক বিম থেকে খুব ভারী শুল্ক বিম থেকে উত্পাদন সরবরাহ করে।

৮। সমাবেশ থেকে শেষের দিকে পুরো প্রসেসিং পর্যন্ত শুরুতে লোডিং এবং শেষের দিকে আনলোড করা ব্যতীত কোনও ক্রেনের দরকার নেই, যা ক্রেনগুলি ব্যবহারের ঝুঁকি হ্রাস করে।

ওয়েল্ড বক্স-বিম উত্পাদন করতে একটি সম্পূর্ণ উত্পাদন লাইন স্থাপনের জন্য মেশিন এবং সরঞ্জামগুলির তালিকা:

1- বাফেল এসেম্বলিং মেশিন

এই মেশিনটি দ্যবক্স কলামের অভ্যন্তরীণ গহ্বরে শক্তিশালীকরণ পাঁজর প্লেটের সমাবেশ এবং পজিশনিং ওয়েল্ডিংয়ের জন্য একটি বিশেষ সরঞ্জাম। এটি ইস্পাত কাঠামো উদ্যোগের জন্য পছন্দসই পণ্য যা শ্রমের তীব্রতা হ্রাস করতে এবং কাজের দক্ষতা উন্নত করতে দ্যবক্স কলাম ওয়ার্কপিস তৈরি করে।

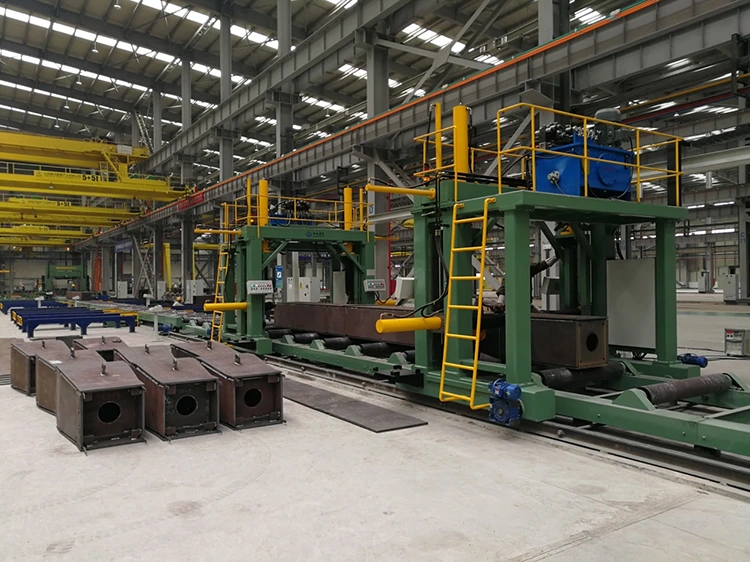

2- বক্স কলাম এসেম্বলিং মেশিন

বক্স কলাম অ্যাসেম্বলি মেশিনটি বক্স কলাম (কলাম) উত্পাদনের মূল সরঞ্জাম, যা মূলত বক্স কলাম (কলাম) কাজের অংশের সমাবেশটি সম্পূর্ণ করে। এই মেশিনটি ইস্পাত কাঠামো উদ্যোগের জন্য বক্স গার্ডার উত্পাদন করার জন্য প্রয়োজনীয় সরঞ্জামগুলির মধ্যে একটি।

আপনার টাইপ সমাবেশের জন্য একটি মেশিন।

একটি মেশিন বক্স টাইপ একত্রিত করার জন্য।

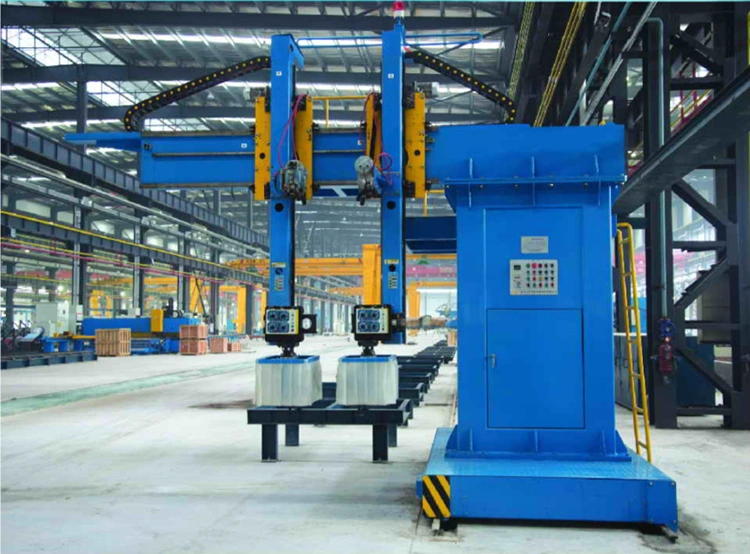

3- ইলেক্ট্রো-স্লাগ ওয়েল্ডিং মেশিন

এক্সজেডএইচবি 15 ক্যান্টিলিভার ইলেক্ট্রোস্লাগ ওয়েল্ডিং মেশিনটি স্টিল স্ট্রাকচার শিল্পের জন্য জিনফেং ওয়েল্ডিং এবং কাটিং সংস্থা দ্বারা চালু করা একটি দুর্দান্ত পণ্য। এটি ওয়েল্ডিং বক্স কলামের জন্য বিশেষভাবে ডিজাইন করা একটি বিশেষ ld ালাই সরঞ্জাম। বক্স কলামের বানোয়াটের সময় পর্যাপ্ত অনমনীয়তা এবং টোরশন প্রতিরোধের বিষয়টি নিশ্চিত করার জন্য, বাফলগুলি (অর্থাত্ স্টিফার প্লেট) সাধারণত বাক্স কলামের অভ্যন্তরে ld ালাই করা হয়। এই মেশিনটি বাক্স কলামের বাইরের প্লেট এবং অভ্যন্তরীণ বাফলগুলির মধ্যে ওয়েল্ডগুলি ld ালাইয়ের জন্য একটি বিশেষ সরঞ্জাম।

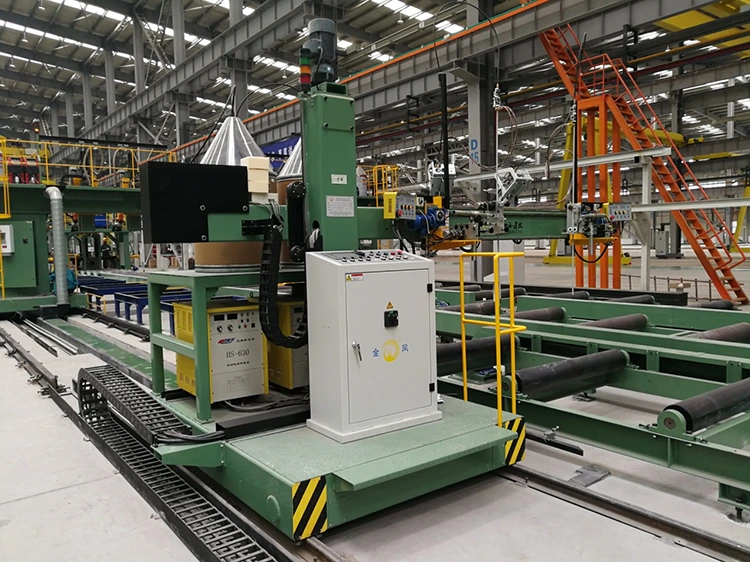

4- সিও 2/ম্যাগ ব্যাক ওয়েল্ডিং মেশিন

এক্সকিউএইচবি 15 এল সিরিজ বক্স কলাম ক্যান্টিলিভার গ্যাস শিল্ডড ওয়েল্ডিং মেশিনটি একটি বিশেষ ওয়েল্ডিং সরঞ্জাম যা বিশেষভাবে বক্স কলাম (কলাম) এর ওয়েল্ডিং এবং ব্যাকিংয়ের পরে ওয়েল্ডিং পূরণ করার জন্য ডিজাইন করা হয়েছে, যা আমাদের সংস্থা দ্বারা বাজারের চাহিদা এবং ইস্পাত কাঠামোর সরঞ্জাম বিকাশের অভিজ্ঞতার বছরগুলির উপর ভিত্তি করে চালু করা হয়।

5- সিও 2/ম্যাগ ফিলিং ওয়েল্ডিং মেশিন

এক্সকিউএইচবি 15 সিরিজ বক্স কলাম ক্যান্টিলিভার গ্যাস শিল্ড ওয়েল্ডিং মেশিন একটি বিশেষ ওয়েল্ডিং সরঞ্জাম যা বিশেষভাবে বক্স কলাম (কলাম) এর ওয়েল্ডিং এবং ব্যাকিংয়ের পরে ওয়েল্ডিং পূরণ করার জন্য ডিজাইন করা হয়েছে, যা আমাদের সংস্থা দ্বারা বাজারের চাহিদা এবং ইস্পাত কাঠামোর সরঞ্জামগুলির বিকাশের অভিজ্ঞতার বছরগুলির উপর ভিত্তি করে চালু করা হয়।

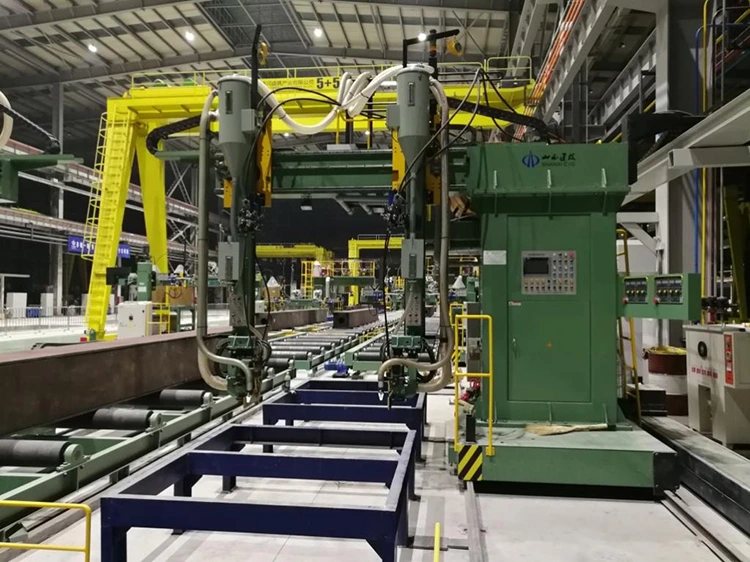

6- নিমজ্জিত আর্ক ওয়েল্ডিং মেশিন

এক্সএমএইচবি 15 বক্স গার্ডার ক্যান্টিলিভার সাবমেড আর্ক ওয়েল্ডিং মেশিনটি ইস্পাত কাঠামো শিল্পের জন্য জিনফেং ওয়েল্ডিং এবং কাটিং সংস্থা দ্বারা চালু করা একটি দুর্দান্ত পণ্য। এটি একটি বিশেষ ld ালাই সরঞ্জাম যা বড় এবং মাঝারি আকারের বাক্স কলামগুলি (কলাম) ld ালাইয়ের জন্য বিশেষভাবে ডিজাইন করা হয়েছে। বছরের পর বছর ধরে, অবিচ্ছিন্ন অপ্টিমাইজেশন এবং উন্নতির পরে, পারফরম্যান্স আরও নিখুঁত হয়ে উঠেছে।

7- শেষ-মুখের মিলিং মেশিন

অর্থনৈতিক নির্মাণের দ্রুত বিকাশের সাথে, নির্মাণ, সেতু এবং অন্যান্য শিল্পগুলি ইস্পাত কাঠামো ইঞ্জিনিয়ারিংয়ের মানের জন্য ক্রমবর্ধমান কঠোর প্রয়োজনীয়তা রয়েছে। এইচ-বিম, বক্স কলাম এবং কলাম এবং পাতলা অংশগুলির বাট জয়েন্ট এবং কাজের টুকরোটির শেষ মুখের প্রক্রিয়াকরণ একটি প্রয়োজনীয় প্রক্রিয়াতে পরিণত হয়েছে। শেষ ফেস প্রসেসিং কেবল কাজের টুকরোটির গুণমানকেই উন্নত করে না, সাইটে ইনস্টলেশন এবং নির্মাণের ত্রুটিগুলি হ্রাস করে, নির্মাণের সময়কে সংক্ষিপ্ত করে এবং সাইটে নির্মাণ দক্ষতা উন্নত করে। এটি ইস্পাত কাঠামো উদ্যোগগুলিতে আরও ভাল অর্থনৈতিক সুবিধা নিয়ে আসে। ইস্পাত কাঠামো উদ্যোগের প্রকৃত প্রক্রিয়াজাতকরণ পরিস্থিতি অনুসারে, আমাদের সংস্থা আন্তর্জাতিকভাবে অনুরূপ পণ্যের সুবিধাগুলি শোষণ করছে এবং বাজারের চাহিদা মেটাতে সময়োচিত নতুন পণ্য চালু করেছে। এটি কেবল ইস্পাত কাঠামো শিল্পে ব্যবহার করা হয় না, তবে এটি সাধারণ সরঞ্জাম হিসাবেও ব্যবহার করা যেতে পারে, যা সেতু, বৈদ্যুতিক শক্তি, তেল, পেট্রোকেমিক্যাল এবং অন্যান্য যন্ত্রপাতি উত্পাদন শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

8- মরীচি ফ্লিপার 180 ° ওভার্টার্ন

মোবাইলের দুটি টুকরো 180 ° হাইড্রোলিক বিম ফ্লিপারগুলি একপাশে ঝালাই করা কাজের টুকরোগুলি টার্ন-ওভারের জন্য ব্যবহৃত হয়। কাজ করার সময়, রোলার টেবিল বা ওয়ার্ক-পিস র্যাক থেকে কাজের টুকরোটি দূরে সরিয়ে নিন এবং রিডুসার দুটি বিম ফ্লিপারকে সিঙ্ক্রোনালি সরানোর জন্য চালিত করে রোলার টেবিল বা ওয়ার্ক-পিস র্যাকের পাশে সরানোর জন্য সিঙ্ক্রোনালি সরাতে এবং তারপরে দুটি হাইড্রোলিক সিলিন্ডারগুলি দুটি অস্ত্রের পরে সিঙ্কের জন্য চালিত করে এবং ওয়েল-পিসির সাথে কাজ করে, তারপরে রোলটি বা ওয়েল টেবিলের সাথে কাজ করে।

প্রকৃত পরিস্থিতি অনুসারে, সংক্ষিপ্ত মরীচিটি ফ্লিপ করতে দুটি টুকরো আলাদাভাবে ব্যবহার করা যেতে পারে। একই সময়ে, দীর্ঘ বিমগুলি উল্টে দেওয়ার জন্য 4 টি টুকরোও একটি গ্রুপে একত্রিত করা যেতে পারে। উচ্চ নমনীয়তা এবং দক্ষতা।

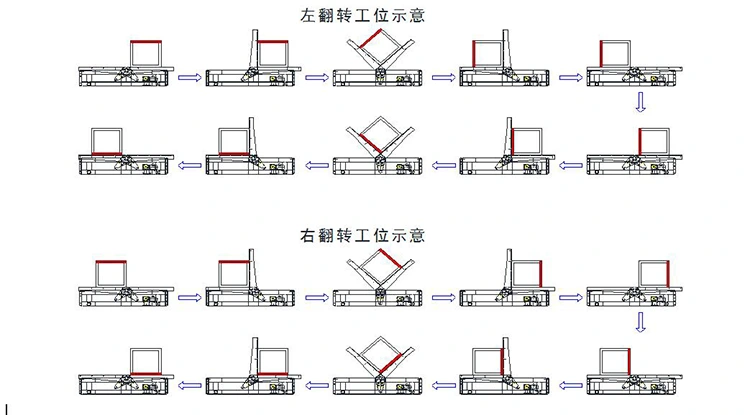

মরীচি ফ্লিপারগুলির কার্যকারী প্রবাহ চার্ট:

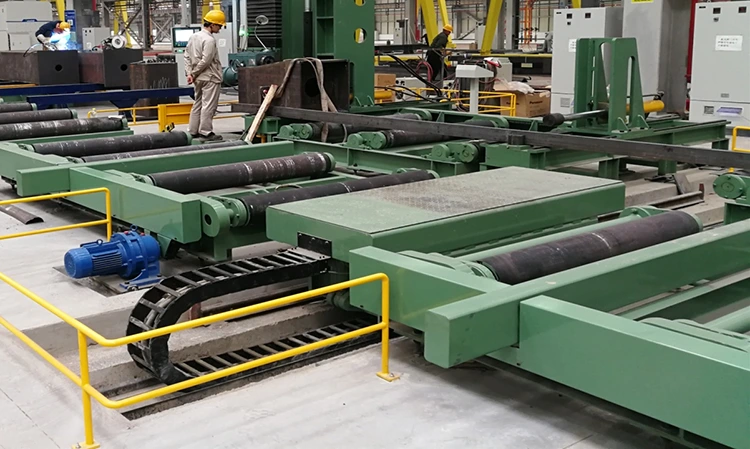

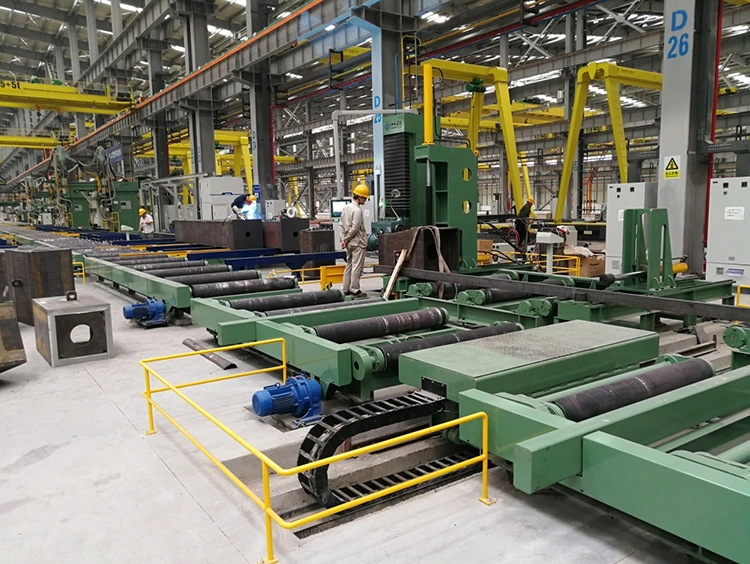

9- স্টিল কার্ট

এই সরঞ্জামগুলি মূলত প্রযোজনা প্রক্রিয়াটির সাথে সমন্বয় করতে ব্যবহৃত হয় যা সরবরাহের রোলার টেবিল বা অন্যান্য সরঞ্জামগুলি প্রক্রিয়া করার জন্য সরঞ্জামগুলিতে সরানোর জন্য কাজের টুকরোটি সরিয়ে নিতে। ইস্পাত কার্টের মূলত দুটি অ্যাকশন ফাংশন রয়েছে: হাঁটাচলা এবং উত্তোলন। কাজের টুকরোটির স্থানচ্যুতি হেরফের এবং নিয়ন্ত্রণের মাধ্যমে সম্পন্ন করা যেতে পারে। সরঞ্জামগুলিতে সহজ কাঠামো, সুবিধাজনক অপারেশন এবং স্থিতিশীল অপারেশন রয়েছে। মেশিনটি সর্বোচ্চ 30 টন লোড সহ ভারী শুল্ক ডিজাইন গ্রহণ করে;

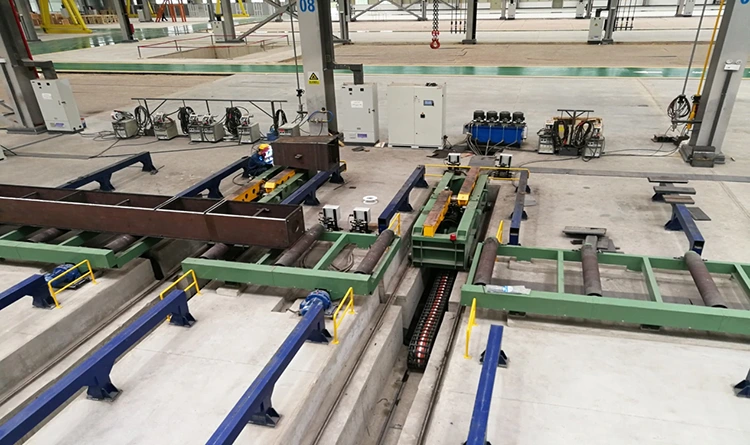

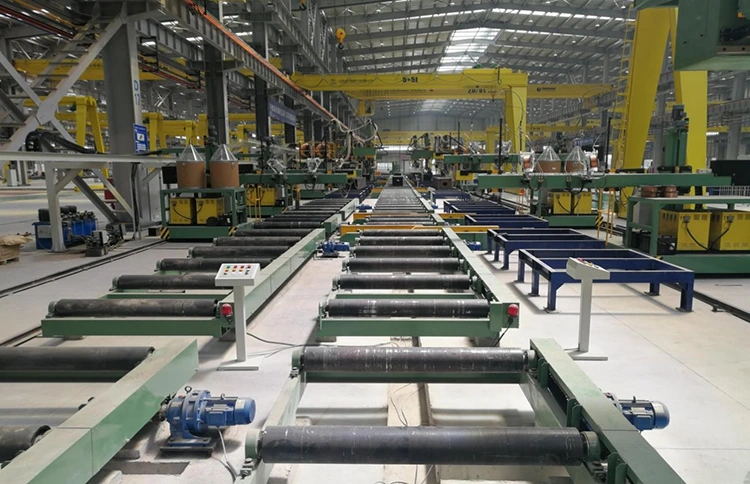

10- রোলার টেবিল

এটি মূলত বক্স কলামের সমাবেশ থেকে ওয়েল্ডিং, শেষের মুখোমুখি সমাপ্তির জন্য ওয়ার্কপিসগুলি পৌঁছে দেওয়ার জন্য ব্যবহৃত হয়।

ইস্পাত প্লেট থেকে একটি ld ালাই বক্স কলাম কীভাবে উত্পাদন করবেন?

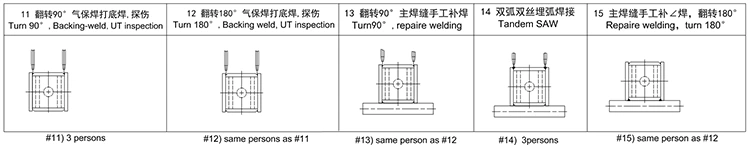

নিম্নলিখিতটি প্লেট থেকে এইচ বিম এবং চূড়ান্ত পরিদর্শন পর্যন্ত উত্পাদনের জন্য উত্পাদন প্রবাহ চার্ট রয়েছে।

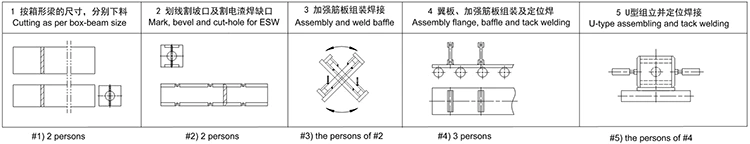

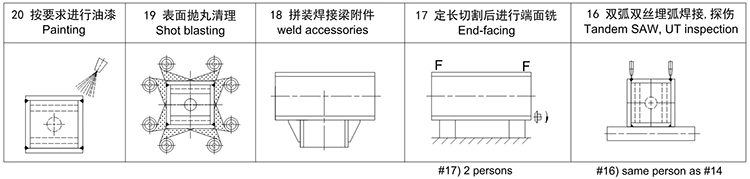

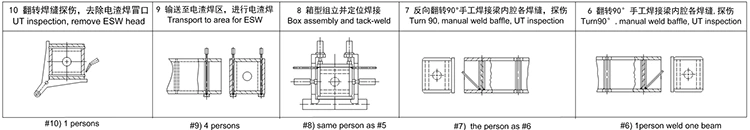

উত্পাদন প্রবাহ চার্ট
