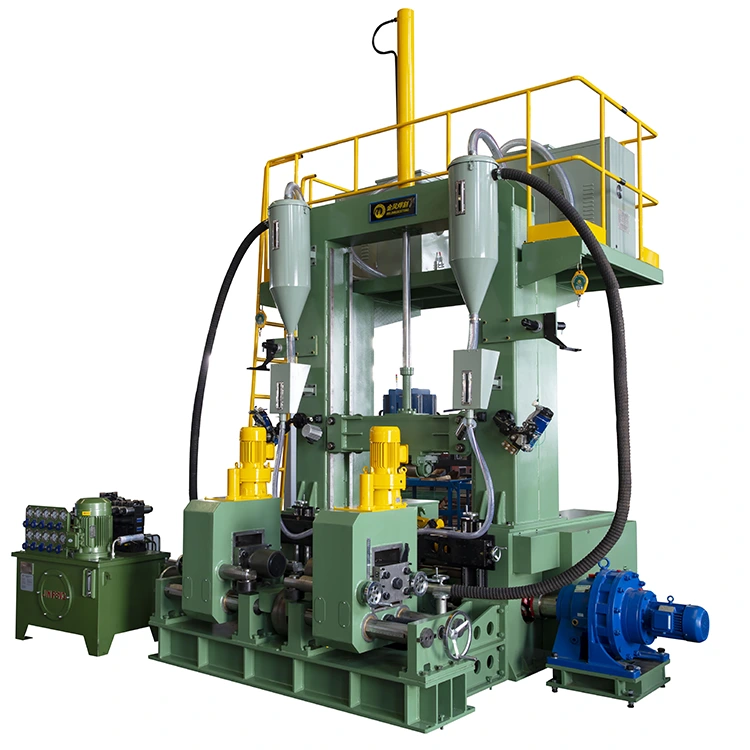

2-1-7 3 1 ঘন্টা বিম ওয়েল্ডিং লাইনে

সমস্ত থ্রি-ইন 1 এইচ মরীচি ওয়েল্ডিং লাইনের জন্য যা জিনফেং ওয়েলডকুট দ্বারা উত্পাদিত 12 মাসের ওয়ারেন্টি থাকবে, যা ইস্পাত কাঠামো, সেতু, নির্মাণ থেকে শেষ ব্যবহারকারীদের উত্পাদনশীলতা বাড়ানোর জন্য সর্বোচ্চ দক্ষতা মেশিন।

স্পেসিফিকেশন

বৈশিষ্ট্য এবং প্রয়োগ

3-ইন 1 ঘন্টা বিম ওয়েল্ডিং লাইনের এইচ বিম, টি-বিম অ্যাসেম্বলি, ওয়েল্ডিং এবং ফ্ল্যাঞ্জের বিকৃতি সোজা করার পরে eld ালাইয়ের পরে সম্মিলিত ফাংশন রয়েছে। সুতরাং এটি সঠিকভাবে এবং দ্রুত এইচ মরীচি এবং টি বিম উত্পাদন উপলব্ধি করতে পারে it এর নিম্নলিখিত সুবিধাগুলি রয়েছে: সাধারণ অপারেশন, কম শ্রম ব্যয় এবং ছোট আচ্ছাদন অঞ্চল।

স্ট্রাকচারাল স্টিল প্লেটের বেধটি ld ালাই করার জন্য বেছে নেওয়ার জন্য এই লাইনে দুটি al চ্ছিক ld ালাই প্রক্রিয়া রয়েছে:

বিকল্প এ: একক আর্ক টুইন ওয়্যার ওয়েল্ডিং যার মধ্যে জবানবন্দির হার সাধারণ একক আর্ক একক তারের নিমজ্জিত আর্ক ওয়েল্ডিংয়ের চেয়ে 40% বেশি, এসটি এটি বিশেষত কাঠামোর স্টিলের বেধের জন্য উপযুক্ত যার বেধ 20 মিমি এর চেয়ে কম।

বিকল্প বি: একক আর্ক একক তারের ওয়েল্ডিং.ট প্লেট বেধ ld ালাইয়ের বড় পরিসরের জন্য উপযুক্ত।

বিশদ

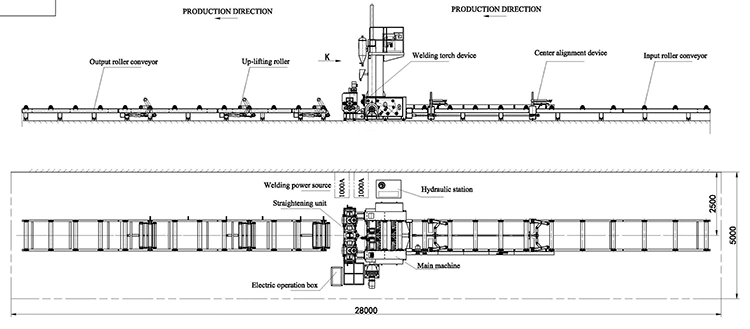

স্ট্যান্ডার্ড জেডএইচজে 3-ইন 1 এইচ বিম ওয়েল্ডিং লাইনে একটি ইনপুট রোলার টেবিল, প্রধান ওয়েল্ডিং এবং স্ট্রেইটেনিং স্টেশন, আউটপুট রোলার টেবিল রয়েছে ther

1। স্ট্যান্ডার্ডজজ 3-ইন 1 ঘন্টা বিম ওয়েল্ডিং লাইন

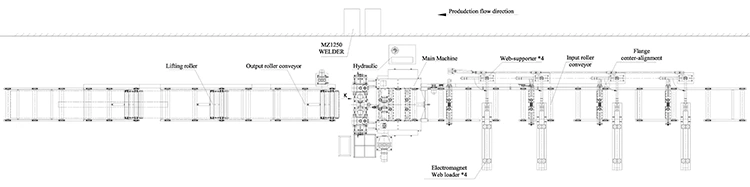

2। বিকল্প 1:

গ্রাহকদের কাছ থেকে বিভিন্ন অনুরোধ অনুসারে, আমরা নিম্নলিখিত হিসাবে zhhj3-in 1 ঘন্টা বিম ld ালাই লাইনের জন্য কনফিগারেশন সরবরাহ করি:

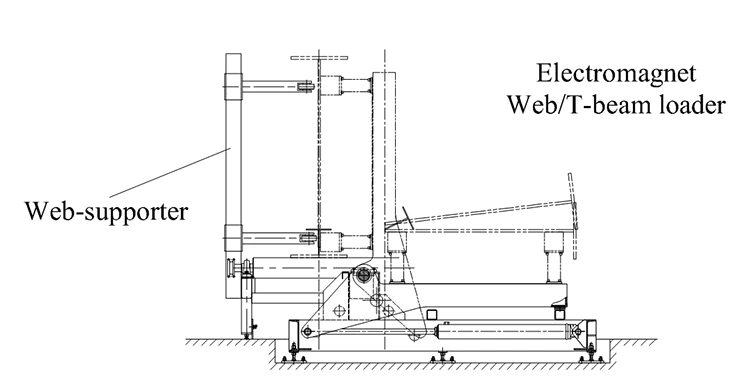

স্ট্যান্ডার্ড 3-ইন -1 এইচ বিম ওয়েল্ডিং লাইনের উপর ভিত্তি করে, সেখানে ওয়েব-লোডারের একটি সেট যুক্ত করুন, যা চৌম্বক লোডিং আর্মের 4 পিসি এবং ওয়েব সমর্থক 4 পিসিএসের প্রতিপত্তি রয়েছে each প্রতিটি ওয়েব লোডিং আর্মে স্টিলের ওয়েব প্লেটটি ধরে রাখার জন্য 2 পিসি চৌম্বক রয়েছে।

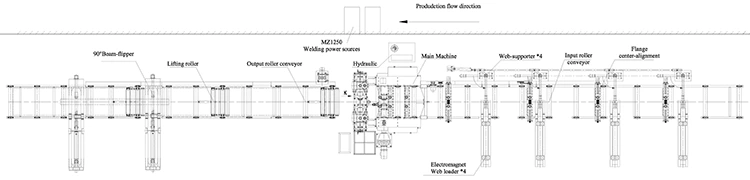

3। বিকল্প 2:

গ্রাহকদের কাছ থেকে বিভিন্ন অনুরোধ অনুসারে, আমরা নিম্নলিখিত হিসাবে zhhj3-in 1 ঘন্টা বিম ld ালাই লাইনের জন্য কনফিগারেশন সরবরাহ করি:

স্ট্যান্ডার্ড 3-ইন -1 এইচ বিম ওয়েল্ডিং লাইনের উপর ভিত্তি করে, সেখানে ওয়েব-লোডারের একটি সেট যুক্ত করুন, যা চৌম্বক লোডিং আর্মের 4 পিসি এবং ওয়েব সমর্থক 4 পিসিএসের প্রতিপত্তি রয়েছে each প্রতিটি ওয়েব লোডিং আর্মে স্টিলের ওয়েব প্লেটটি ধরে রাখার জন্য 2 পিসি চৌম্বক রয়েছে।

উপরের উপর ভিত্তি করে, আমরা অনুভূমিক অবস্থানে ld ালাইযুক্ত মরীচিটি উল্টে দেওয়ার জন্য আউটপুট রোলার টেবিলে 90 ডিগ্রি বিম ফ্লিপারের একটি সেট যুক্ত করতে পারি।

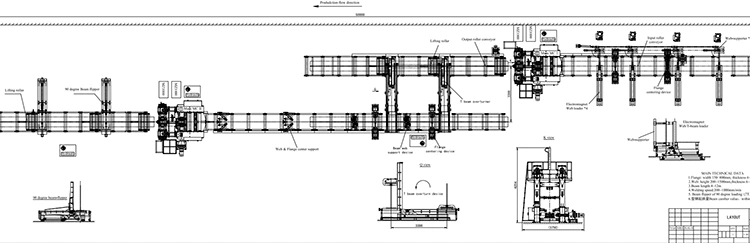

3। বিকল্প 3:

কিছু গ্রাহকদের প্রোডাকশন আউটপুট বাড়ানোর প্রয়োজন হতে পারে, তাদের 2 টি ওয়েল্ডিং স্টেশন সমন্বিত করার জন্য একটি ওয়েল্ডিং লাইন প্রয়োজন the ওয়েল্ডিং 1 ম ফ্ল্যাঞ্জ এবং ওয়েবের জন্য প্রথম ওয়েল্ডিং স্টেশনটি একটি টি বিম গঠনের জন্য, ওয়েল্ডড টি-বিম এবং 2 য় ফ্ল্যাঞ্জের জন্য একটি এইচ বিম গঠনের জন্য দ্বিতীয়টি।

৩.১ সুতরাং স্ট্যান্ডার্ড 3-ইন -1 এইচ বিম ওয়েল্ডিং লাইনের উপর ভিত্তি করে, সেখানে ওয়েব-লোডারের একটি সেট যুক্ত করুন, যা চৌম্বক লোডিং আর্মের 4 পিসি এবং ওয়েব সমর্থক 4 পিসিএসের প্রতিটি ওয়েব লোডিং আর্ম স্টিলের ওয়েব প্লেট ধরে রাখার জন্য 2 পিসি চৌম্বক রয়েছে।

৩.২ টি-বিম ওভার্টরারের ১ টি সেট যুক্ত করতে টি-বিমটি ১৮০ ডিগ্রি ঘুরিয়ে দেওয়ার জন্য এবং ২ য় ওয়েল্ডিং স্টেশনের ইনপুট রোলার টেবিলে ২ য় ফ্ল্যাঞ্জে টি-বিম স্থাপন করতে।

3.3 অনুভূমিক অবস্থানে ld ালাইযুক্ত মরীচিটি উল্টে দেওয়ার জন্য 2 তম ওয়েল্ডিং স্টেশনের আউটপুট রোলার টেবিলের 90 ডিগ্রি বিম ফ্লিপারের একটি সেট যুক্ত করতে।

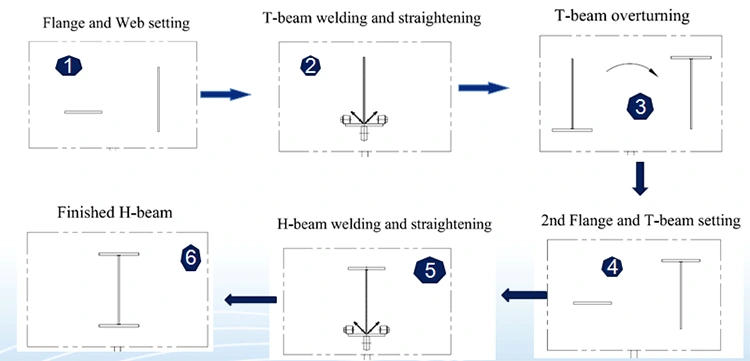

টি বিম এবং এইচ-বিম উত্পাদন প্রবাহ

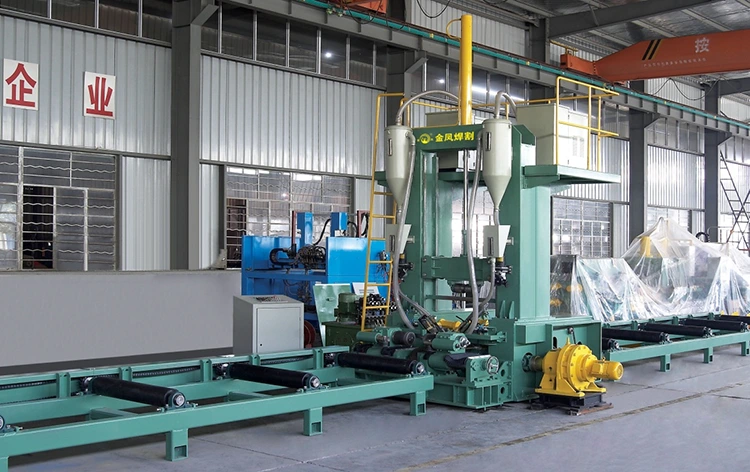

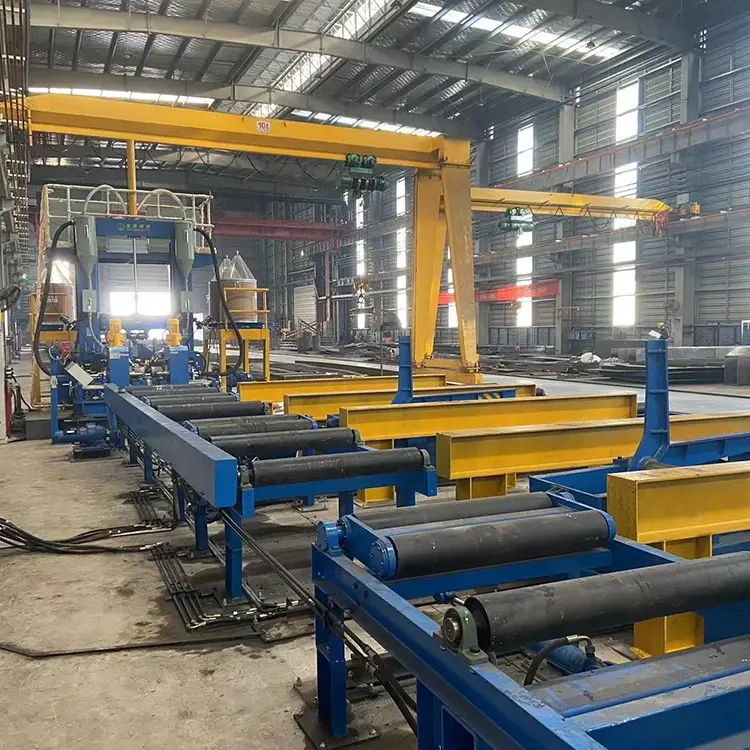

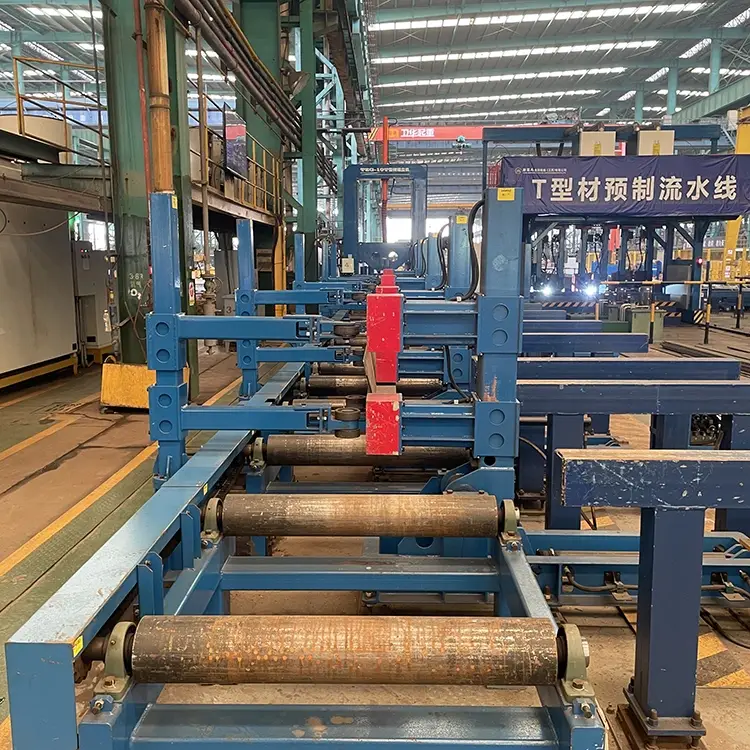

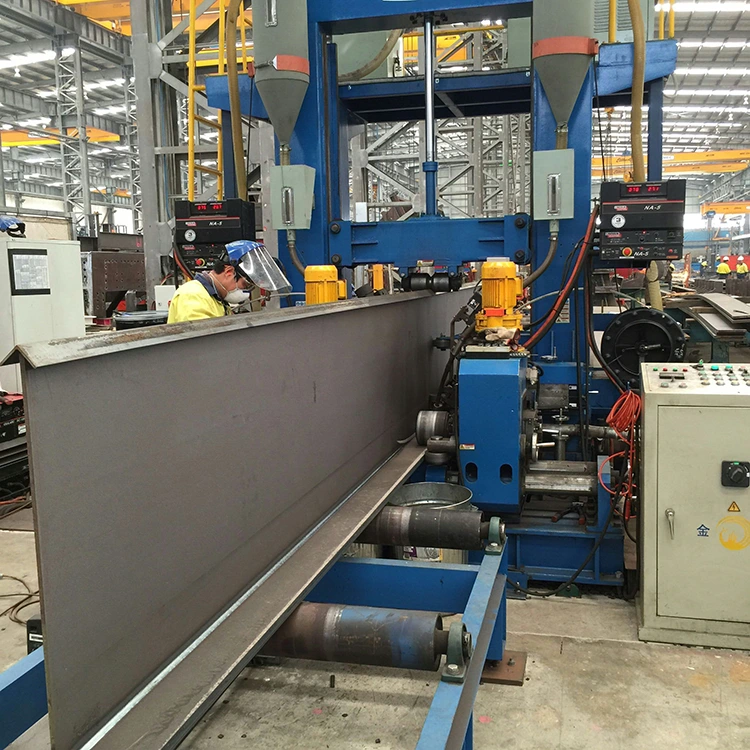

3-ইন -1 ইন্টিগ্রেটেড এইচ-বিম ওয়েল্ডিং লাইনগুলি ব্যবহারকারীদের কারখানায় ইনস্টল করা হয়েছে
